Fiche NHPTH55-180 (ELEM TECHNIC) - R

Agrandir l'image

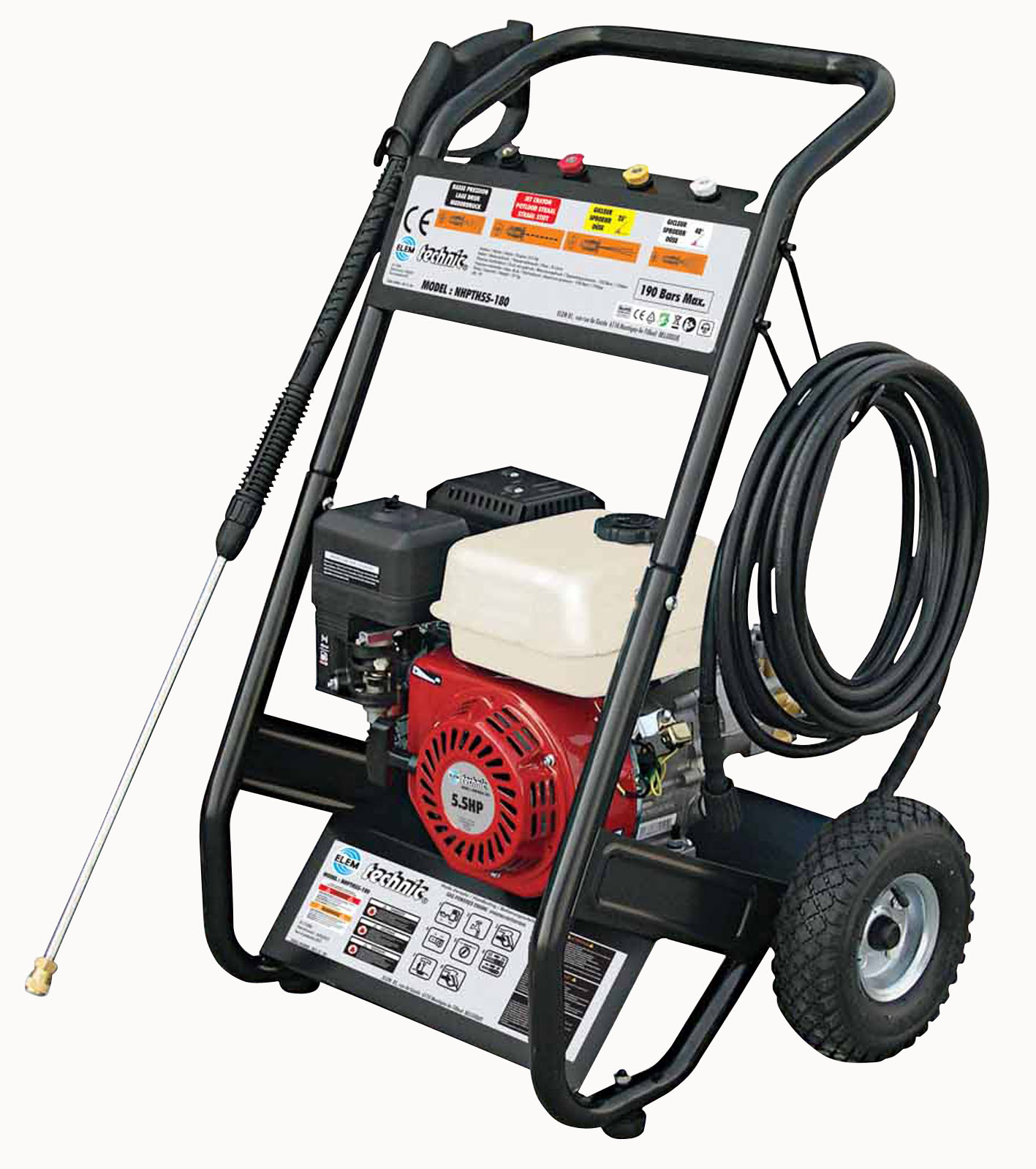

	NETTOYEUR HAUTE PRESSION THERMIQUE 5.5CV Puissance: 163CC Débit max: 480L/H - 8L/min Poids: 37 kg Pression maxi: 190BARS Pression de travail: 150BARS Moteur 5,5CV Accessoires: 1 pistolet ORO 1 flexible haute pression 10M 4 gicleurs EAN : 5411074145682 Garantie : 2 ans

Fichiers :

1.61 Mo
manuel.pdf

0.96 Mo
manuel-2.pdf (MOTEUR)

98.2 Ko

137.1 Ko

731.6 Ko
vue-éclatée.pdf

Pour lire les documents PDF, téléchargez Adobe Reader.

Pièces :

Nom de la vue	Num	Référence	Description de la pièce
VUE ECLATEE		NHPTH55-180-FLEX	FLEXIBLE
VUE ECLATEE 2		NHPTH55-180-RAC.S	KIT RACCORD DE SORTIE
VUE ECLATEE 2		NHPTH55-180-REGUL	KIT REGULATEUR DE PRESSION
VUE ECLATEE 2		NHPTH55-180-S	SOUPAPE
VUE ECLATEE 2		NHPTH55-180-ROUL	ROULEMENT
VUE ECLATEE 2	12	NHPTH55-180-12	BLOCAGE RESSORT
VUE ECLATEE 2	13	NHPTH55-180-13	RESSORT PISTON
VUE ECLATEE 2	14	NHPTH55-180-14	PISTON
VUE ECLATEE 2	15	NHPTH55-180-15	O-RING CARTER
VUE ECLATEE 2	20	NHPTH55-180-20	BOURRAGE A HUILE
VUE ECLATEE 2	21	NHPTH55-180-21	BAGUE BOURRAGE A HUILE
VUE ECLATEE 2	22	NHPTH55-180-22	JOINT DE SIEGE
VUE ECLATEE 2	23	NHPTH55-180-23	SIEGE
VUE ECLATEE 2	24	NHPTH55-180-24	O-RING SIEGE
VUE ECLATEE 2	25	NHPTH55-180-25	BAGUE SIEGE
VUE ECLATEE 2	26	NHPTH55-180-26	BOURRAGE A EAU
VUE ECLATEE 2	27	NHPTH55-180-27	BAGUE BOURRAGE A EAU
VUE ECLATEE 2	28	NHPTH55-180-28	BONNET
VUE ECLATEE 2	29	NHPTH55-180-29	O-RING BONNET
VUE ECLATEE 2	34	NHPTH55-180-34	O-RING SOUPAPE
VUE ECLATEE 2	35	NHPTH55-180-35	CORPS DE POMPE
VUE ECLATEE 2	36	NHPTH55-180-36	KIT SOUPAPE DE SECURITE
VUE ECLATEE 2	48	NHPTH55-180-48	CORPS DE POMPE SUPERIEUR
